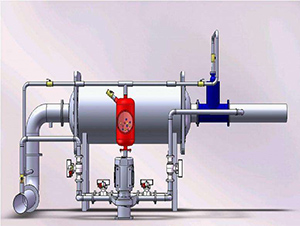

冷凝器在线清洗装置组成部分：

1.装球室：

    装球室是胶球自动清洗系统中用于装球，驱球和观察胶球运行情况的重要设备。它主要由外壳，顶盖，收球斗，切换阀，进口管及出水管和单向阀组成。在顶盖上镶装有有机玻璃观察窗（观测窗）和排气阀，在外壳下方部位装有放水阀门。装球室（系统）设计有足够的容积，以保证胶球在装球室内有足够的回旋空间。其中收球斗，切换阀，单向阀云采用（铸铁-铸钢）304不锈钢制造。由于在装球室中设计有独特的单向阀（系统），从而取消了原来的电动阀门，不仅简化了胶球清洗系统及运行操作，而且便于实现自动控制，提高了运行的可靠性。

2.收球网：

    收球网是冷凝器清洗剂装置中最关键设备，其效果决定于收球率，而收球率又决定于收球网的完善度。过去，收球网有SL型与SF型等种类，实践证明这类收球网效率低，胶球损失较大，主要表现在：收球率低而且不稳定，严密性差，卡球等现象；胶球泵出力不足时，收球率明显下降；收球网水力工况不稳时，收球率也明显下降。

3.胶球泵：

    胶球泵分为立式胶球泵和卧式胶球泵两种，我们的客户通常都采用卧式胶球泵，当然这可以按照设备使用厂家场地来安排设计卧式或立式胶球泵，胶球泵在胶球清洗系统中使胶球运行不断循环的动力设备。胶球泵是一个专业的无障碍离心泵，其叶轮由两叶片构成的管状通道，具有不堵塞，不切球和胶球磨损小等优点。同心度好，体积小，效率高，抽吸力大，拆装便利，承压等

4.胶球：

    冷凝在线清洗装置所采用的胶球一般种类有：

    1、标准剥皮胶球（又称海绵胶球）特别适用于各种凝汽（器）铜管，标准剥皮胶球（又称海绵胶球）也是各发电厂最常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球（又称海绵胶球）可以用于各种胶球清洗设备和水质。

    2、剥皮胶球（又称海绵胶球）有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热（器）清洗。

    3、普通胶球表面光滑，主要用于可再剥皮磨打后制成标准剥皮胶球，一些发电厂因管道无较硬沉积才定购光胶球，一般用于不锈钢管。但对铜管使用的效果不佳。 主要用于去除软性污垢，适用于冷却水应用场合，淤泥、粘泥、泥砂等.适用于铜管换热（器）。

    4、金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道，但对管子有伤害，一般不长期使用，特别铜管更慎用。 有效去除硬质结垢，如：碳酸钙。适用于钢管、不锈钢管换热（器）。

    5、橡胶胶球：橡胶制品成型时，经过大压力压制，其因弹性体所俱备之内聚力无法消除，在成型离模时，往往产生极不稳定的收缩(橡胶的收缩率，因胶种不同而有差异)，必需经过一段时间后，才能和缓稳定。所以，当一橡胶制品设计之初，不论配方或模具，都需谨慎计算配合，若否，则容易产生制品尺寸不稳定，造成制品品质低落。冷凝（器）在使用在线清洗系统被设计用来持续地自动地清洁热交换（器）。清洁的过程包括插入小的橡胶海绵球，这些球被冷凝水带着通过热交换（器）管。球的直径比管的稍微要大些，当球经过冷凝管的时候，球擦洗管壁，在沉淀物变硬前将其清洁干净。球的海绵材料作为擦洗的材料，球上的沉淀物在注球（器）中被洗干净并通过排阀口排出。
